如果说SB是单通型隔离柱的话，那SN就是双通型隔离柱。
与SB不同，SN双通型六角隔离柱两端为内螺纹或全牙内螺纹，同样起到支撑与间隔作用。SN型旨在支撑两块板之间，并从两端拧入螺钉，使两块板固定间距。
从材质上SN型可分为：
SNB：黄铜（C3604)材质的双通隔离柱
SNS：不锈钢材质（SUS303)的双通隔离柱
SNC：碳钢（1215）材质的双通隔离柱
SNA：铝（6061-T6)材质的双通隔离柱
从结构上，随着SN隔离柱的长度增加，内螺纹的样分逐步演变为全螺纹、通孔内螺纹、盲孔内螺纹，如下图样式1、2、3所示。
SN双通型六角隔离柱标准(PDF下载)
SN图纸：
公制规格与尺寸表（单位MM）：
美制规格标准（单位 英寸）：
| 类型 | 规格 | m 内螺纹 |
样式 | H ±.003 |
L1 ±.003 |
L3 Mim |
|||
| 黄铜 | 不锈钢 | 快削钢 | 铝 | ||||||
| SNB | SNS | SNC | SNA | 256*(L1) | #2-56 | style 1 | .187 | .156~.5 | / |
| 256*(L1)-.156 | style 2 | >.5~.75 | .212 | ||||||
| 256*(L1)-.156 | style 3 | >.75 | .212 | ||||||
| SNB | SNS | SNC | SNA | 440*(L1) | #4-40 | style 1 | .187 | .187~.625 | / |
| 440*(L1)-.25 | style 2 | >.625~.75 | .25 | ||||||
| 440*(L1)-.25 | style 3 | >.75 | .25 | ||||||
| SNB | SNS | SNC | SNA | 632*(L1) | #6-32 | style 1 | .216 | .25~.625 | / |
| 632*(L1)-.281 | style 2 | >.625~.75 | .281 | ||||||
| 632*(L1)-.281 | style 3 | >.75 | .281 | ||||||
| SNB | SNS | SNC | SNA | 832*(L1) | #8-32 | style 1 | .25 | .25~.75 | / |
| 832*(L1)-.313 | style 2 | >.75~1 | .313 | ||||||
| 832*(L1)-.313 | style 3 | >1 | .313 | ||||||
| SNB | SNS | SNC | SNA | 0420*(L1) | 1/4-20 | style 1 | .375 | .375~1 | / |
| 0420*(L1)-.5 | style 2 | >1~1.25 | .5 | ||||||
| 0420*(L1)-.5 | style 3 | >1.25 | .5 | ||||||
| SNB | SNS | SNC | SNA | 0420*(L1)-.5 | 5/16-18 | style 1 | .5 | .5~1.25 | / |
| 0420*(L1)-.625 | style 2 | >1.25~1.5 | .625 | ||||||
| 0420*(L1)-.625 | style 3 | >1.5 | .625 | ||||||
材质分类
| 类型 | 材质 | 首选牌号 | 电镀推荐 | 化学成分 |
| SNB | 黄铜 | C3604 | 本色、镀镍 | C3604化学成份标准 |
| SNS | 不锈钢 | SUS303 | 本色 | SUS303化学成分标准 |
| SNC | 碳钢 | 1215 | 镀锌、镀镍 | 1215化学成分与标准 |
| SNA | 铝 | 6061-T6 | 本色、阳极氧化 | 6061化学成分与标准 |
表示方法示例
SNB m4*25-10
SBN:双通型六角隔离柱 材质黄铜
m4：两端内螺纹M4*0.7
25：高度L1=25mm
10：两端内螺纹深度L3=10mm
样式：style 2 ,通孔不通牙

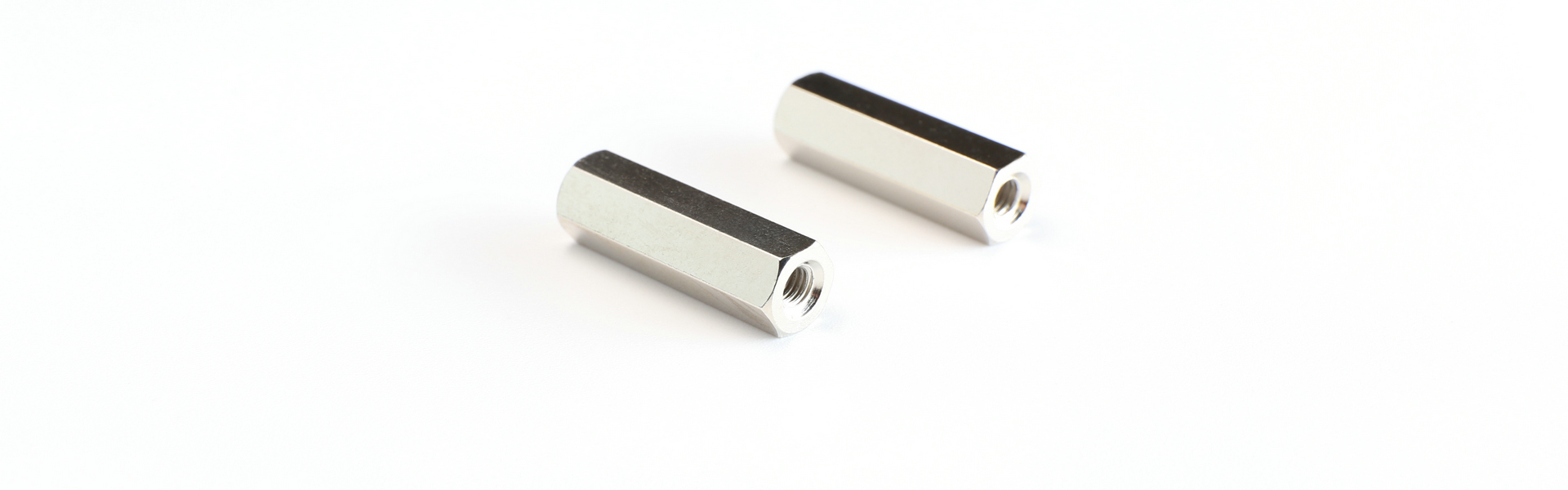

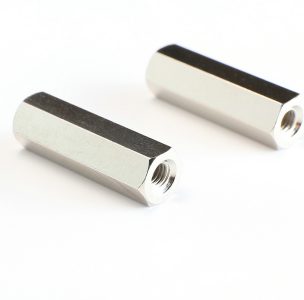

产品展示
