阴阳型六角隔离柱，一种内外螺纹的六角支柱，起到连接与支撑作用，广泛应用于电子连接件。 从结构上阴阳型六角隔离柱（SB型），和双通型隔离柱SN型。

SB型六角隔离柱一端为外螺纹一端为内螺纹，安装于组件后六角柱端可起紧固与支撑作用，扳手拧紧时两端六角端面提供可靠的锁紧力，典型的应用如PCB板与机箱的连接方式。

我司提供金属类材质的六角隔离柱，如黄铜、不锈钢、碳钢与铝。（塑胶类的六角隔离柱不是我们的业务范围）。这些材质包含：

SBS系列：18-8系列不锈钢六角隔离柱，具用良好的耐腐蚀性，并经过钝化处理以增强防性能。可能具有轻微的磁性。

SBC系列：低碳钢并表面镀锌系列六角隔离柱，具有一定的防锈性能，及较高性价比。

SBB系列：黄铜系列六角隔离柱，具有导电性、非磁性和表耐腐蚀性（在电镀镍的条件下）。

SBA系列：6061或6063铝六角隔离柱，具有重量轻，无磁性，轻度耐腐蚀性特点

SB阴阳型六角隔离柱规格与标准（PDF下载）

图纸：

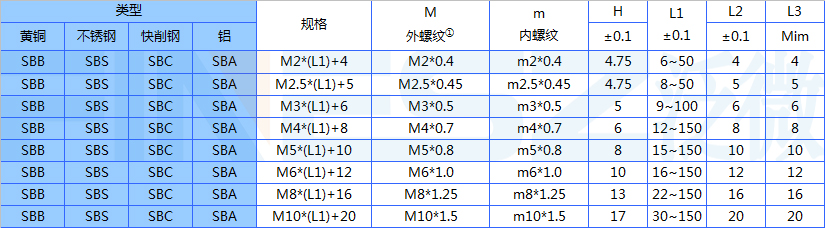

公制规格标准（单位毫米mm）：

美制规格标准(单位 英寸inch)：

材质选项：

标注方式

标准的六角隔离柱标注方式如同规格表所示：

SBB M3*10+6

SBB:阴阳型六角隔离柱，材质黄铜C3604；

M3：外螺纹规格M3*0.5

10：六角高度L1=10mm

6：外螺纹长度L2=6mm

其它默认参数，如六角对边H、内螺纹规格m、内螺纹深度L3参考规格表。

六角隔离柱任一尺寸参数的变化会延伸一个新的系列或非标规格，事实上在实际生产活动中用户需求并不常按以上标准套用，基于此非标准系列的六角隔离柱建议采用全尺寸描述方法进行标注：

SBB M4*10+H7*13-m3*6

SBB：阴阳型，材质黄铜,C3604

M4*10：外螺纹M4*0.7,外螺纹长度L2=10mm;

H7*13：六角对边H=7.0MM，六角高度L1=13mm

m3*6：内螺纹M3*0.5，内螺纹深度L3=6mm

产品展示：

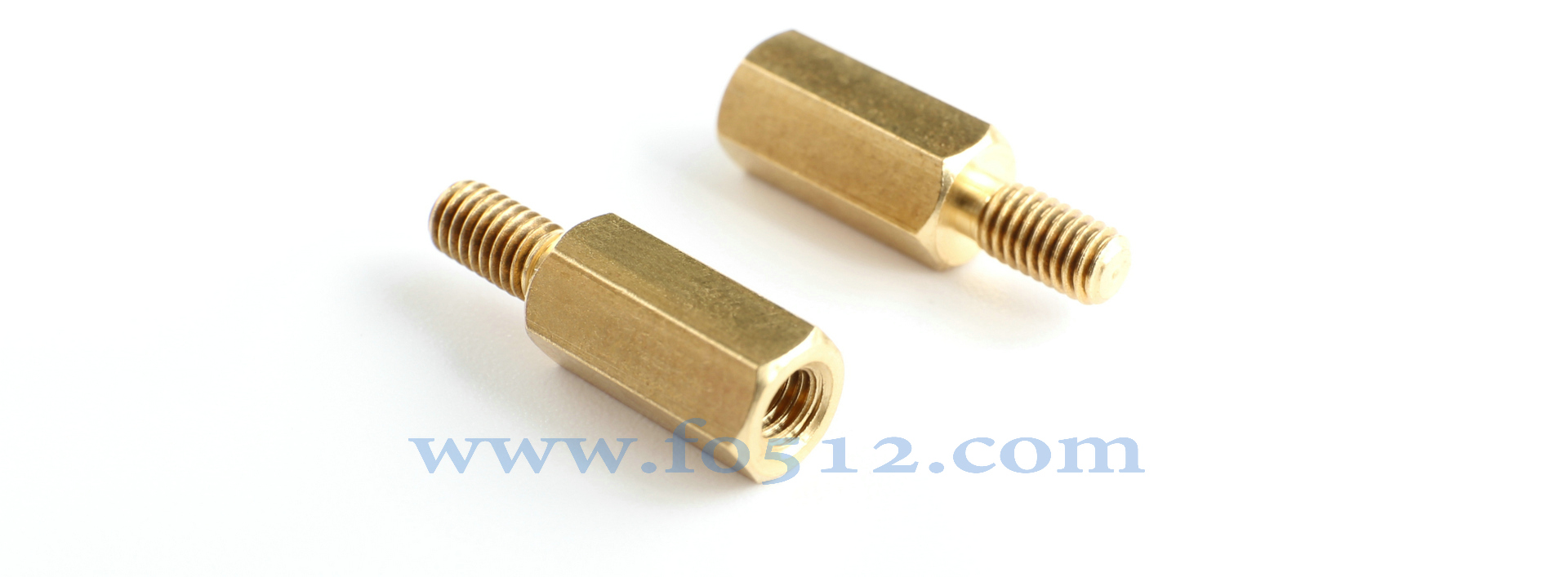

铜阴阳螺钉：

不锈钢阴阳螺钉：
