德标DIN16903-1974塑料模塑件用开口螺母镶件，是常用的模具注塑用嵌入螺母标准之一，从类型A到类型U分为14种基本类型。DIN16903规定了其基本结构与尺寸，材质由用户选定，首选采用黄铜，也可定义为碳钢（电镀）或不锈钢。 与GB809不同，DIN16903提供了更多塑胶嵌入解决方案。

德标原文档下载：DIN16903-1974.pdf

DIN16903-A标准

图纸：

规格尺寸表(单位 毫米）：

产品：

DIN16903-B标准

图纸：

规格尺寸表（单位 MM):

产品示例（碳钢镀锌）：

DIN16903-C标准

图纸：

规格尺寸表（单位MM)：

产品展示：

DIN16903-D标准

图纸：

规格尺寸标准（MM):

DIN16903-E标准

图纸：

规格尺寸标准（单位MM):

d 螺纹	S ±0.05	C ±0.1	H ±0.1	J ±0.1	a	k	G 孔径	外径 F 塑胶垫	厚度 t 塑胶垫
M3*0.5	5	3. 8	3.8	3	1.2	1.5	2.5+0.1	3.2	0.32
M3.5*0.6	5.5	4. 5	4.5	3.5	1.4	1.8	2.9+0.1	3.8	0.5
M4*0.7	6	5	5	4	1.4	2.2	3.3+0.1	4.5	0.5
M5*0.8	7	6	6	5	1.5	2.5	4.2+0.1	6	0.5
M6*1	9	7	7	6	1.8	3.2	5.0+0.1	7	0.5
M8*1.25	11	9.5	9.5	8	2.5	3.8	6.8+0.1	9	1
M10*1.5	14	11.5	11.5	10	3	4.5	8.5+0.15	11	1
M12*1.75	19	13.5	13.5	12	3.5	5.5	10.3+0.15	13	1

DIN16903-F标准

图纸：

规格尺寸（单位 毫米):

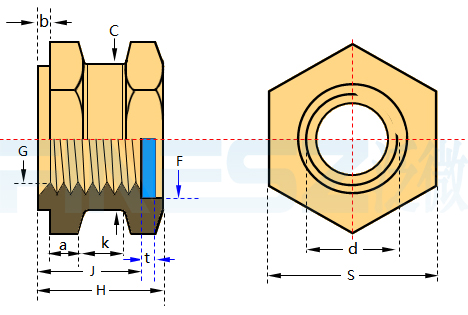

DIN16903-G

图纸：

尺寸规格标准（MM):

DIN16903-H

图纸：

标准（单位MM)：

DIN16903-P

图纸：

标准：

DIN16903-Q标准

图纸：

规格尺寸标准（MM)：

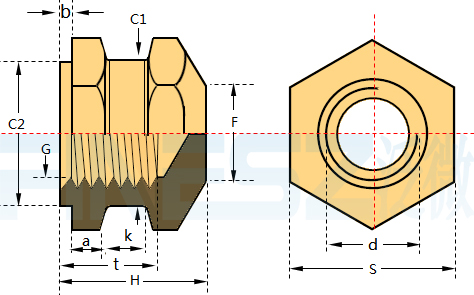

DIN16903-R 标准

图纸:

规格尺寸标准（ＭＭ）：

DIN16903-S

图纸：

标准：

DIN16903-T

图纸：

规格尺寸标准：

DIN16903-U标准：

图纸：

尺寸规格（毫米）：
