压铆螺柱SO/SOS

压铆螺母柱,又称压铆螺柱或螺母柱,是一种薄板用紧固件。它的外形如下图所示。通过压力机或压铆机将六角头压入预置孔内,使孔的周边产生塑性变形,形成有效固定的内螺纹。

压铆螺母柱分为通孔系列与盲孔系列,本页介绍的是通孔系列,通孔系列压铆螺母根据材质不同分为碳钢SO,不锈钢SOS,不锈铁SO4,以及铝系列SOA

SO/SOS/SO4标准

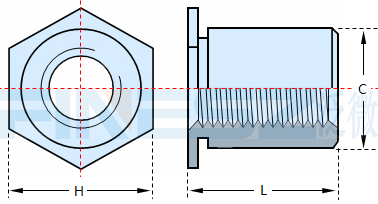

图纸:

(SO SOS通孔样式图纸)
当长度小于10mm(或12/32inch)时,图纸为:通孔全牙样式全牙通孔螺柱

公制规格表(MM):

螺纹*螺距 型号TYPE 螺纹代码 长度码 L 最小
板厚
板孔径 C B H 最小
边距
碳钢  不锈钢  不锈铁  +0.05-0.13 +0.08 -0.133 ±0.13 ±0.15
M2*0.4 SO SOS SO4 SOA M2 3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
22
25
28
30
32
1 4.2 4.19 2.5 4.75 6
M2.5*0.45 M2.5 1 4.2 4.19 3 4.75 6
3.5M2.5 1 5.4 5.39 3 6.35 6.8
M3*0.5 M3 1 4.2 4.19 3.2 4.75 6
3.5M3 1 5.4 5.39 3.2 6.35 6.8
M3.5*0.6 M3.5 1 5.4 5.39 3.9 6.35 6.8
M4*0.7 6.0M4 1 6 5.98 4.5 7 7.5
M4 1.3 7.14 7.12 4.5 7.9 8
M5*0.8 M5 1.3 7.14 7.12 5.35 7.9 8
M6*1 M6 1.3 8.75 8.72 6.4 10 10
                    D ±0.25 NA 4 8 11 12

美制规格表(inch):

螺纹尺寸 型号TYPE 螺纹代码 长度码 L 最小
板厚
板孔径 C B H 最小
边距
碳钢  不锈钢  不锈铁 实际长度(inch)=L/32 +.003 -.005 ±.005 ±.004
       +0.002 -0.005
#4-40 SO SOS SO4 SOA 440 4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
34
.040 .166 .165 .125 .187 .230
6440 .040 .213 .212 .125 .250 .270
#6-32 632 .040 .213 .212 .156 .250 .270
8632 .050 .281 .280 .156 .312 .310
#8-32 832 .050 .281 .280 .188 .312 .310
#10-32 032 .050 .281 .280 .203 .312 .310
                      D ±.01 NA .187 .312 .432

材质与适用

螺柱类型 材质及化学成分 热处理或硬度 表面 适用板的硬度
SO 碳钢:1215 1008 / 蓝白锌(首选) <HRB70
SOS 不锈钢:303 304 / 本色 <HRB70
SO4 不锈铁:410 HRC40-50 本色 <HRB90
SOA 铝:7075-T6 / 本色 <HRB50

压铆螺柱的安装使用方法

安装步骤:1、薄板水平置于工装上。2、螺母柱置入板孔内。3、压机(一般是压铆机)按设置好的参数压入。4、完成并检查压铆的平整度

安装过程示意图:

自动化安装示例:

性能参考

公制规格压铆螺柱的安装力性能参考:

压铆螺柱性能

美制压铆螺柱的安装力能性能参考:

六角压铆螺柱的安装力性能

(1) 上述表格中的各项安装力,推出力以及扭出力值为在指定的安装条件下,按正常的操作流程安装所测得数值的平均值。安装孔的尺寸,安装板材质以及操作步骤的变化,均会导致最终测试数据的差异。仅供参考。

(2) 当螺柱安装于厚度低于 .060″/1.5mm 的板材中时,螺柱的拉出力,推出力和扭出力值为上表所列值的80%。

(3) 不推荐。

产品展示

碳钢压铆螺柱SO:

压铆螺柱

不锈钢压铆螺柱SOS:

不锈钢压铆螺柱SOS
