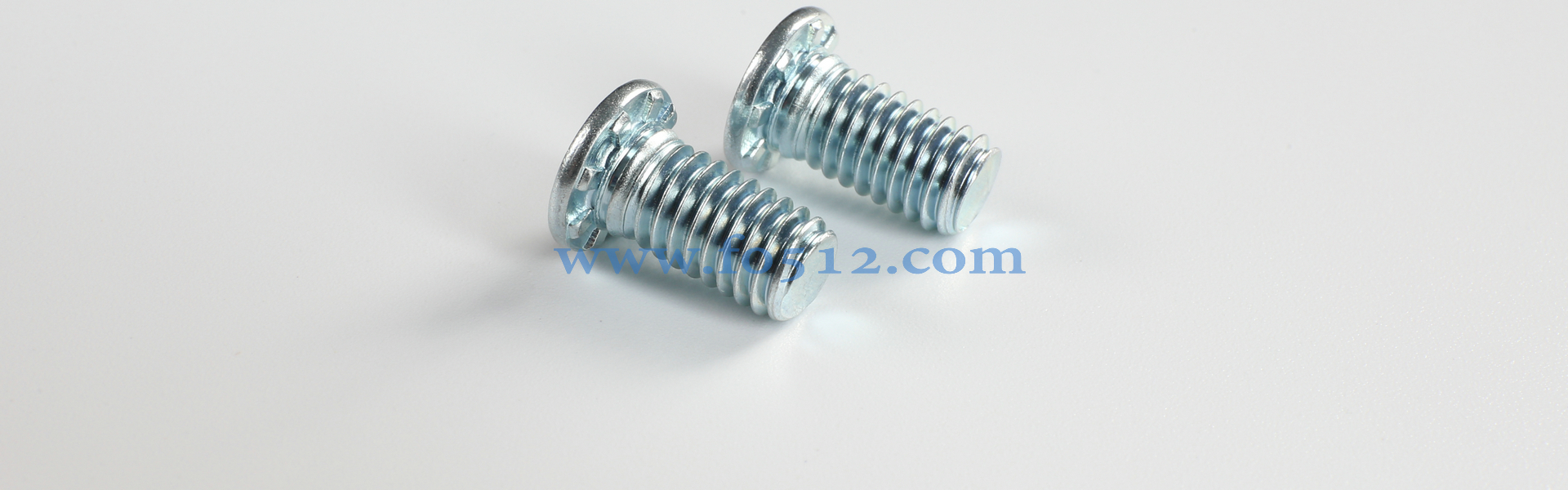

HFH系列螺栓是一种高强度压铆螺栓。从材质上分为碳钢HFH,不锈钢HFHS,不锈铁HFH4和磷青铜HFHB四种类型。HFH系列螺栓有比FH基础型螺钉更高的强度,其更大的头径与头厚能承载更大负荷。
高强度重型压铆螺钉的标准(PDF下载)
图纸:
![高度度压铆螺栓的标准](https://www.f0512.com/wp-content/uploads/hfh.jpg)
规格表(公制):
![重型压铆螺栓规格](https://www.f0512.com/wp-content/uploads/20230317-1.jpg)
规格表(美制):
![压铆螺栓规格表](https://www.f0512.com/wp-content/uploads/20230317-2.jpg)
性能参数
![重型压铆螺栓扭力](https://www.f0512.com/wp-content/uploads/20230317-3.jpg)
![重型压铆螺栓拉力](https://www.f0512.com/wp-content/uploads/20230317-4.jpg)
材质与应用环境
螺钉材质与薄板的匹配关系:
类型 | 螺钉材料 | 螺钉硬度 | 适用薄板 |
HFH | 碳钢10B21 | HRC32-38 | 小于HV170的冷轧板、铝板、铜板等 |
HFHS | 不锈钢SUS304 | HV260-360 | 小于HV130铝板、铜板等 |
HFH4 | 不锈铁SUS410 | HRC40-50 | 不锈钢板 |
HFHB | 磷青铜C5191 | HV150-230 | 小于HV78的铜板、铝板等 |
安装方法
适当的安装方法对于重型压铆螺母的作业效率与稳定性具有极为重要的意义,用户需自备压液或气动压铆机并参照上表中的安装力参数进行作业,在正确的安装条件下其铆接后力学性能能满足且超过上表中规定的拉出力与扭出力。

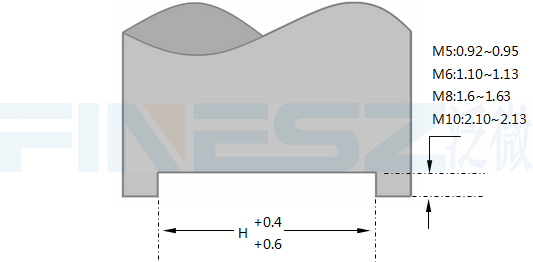

1,注意冲头的结构与样式,与常规压铆螺不同HFH系列重型压铆螺钉安装后螺钉头部外露于板孔,见重型压铆螺钉冲头结构
2,强烈不建议电动冲床安装。
产品展示
![高强度压铆螺钉HFH](http://www.f0512.com/wp-content/uploads/20230313-1.jpg)
![不锈钢重型压铆螺钉HFHS](http://www.f0512.com/wp-content/uploads/20230313-2.jpg)
![磷青铜压铆螺栓HFHB](http://www.f0512.com/wp-content/uploads/20230313-3.jpg)
价格与库存
请参考螺丝街
