![超声波热熔螺母IUB](http://www.f0512.com/wp-content/uploads/20220413-1.jpg)
Inserts for Ultrasonic,超声波热熔螺母,简称IU。
IU系列螺母适用于超声波热熔机嵌入塑胶件,通过超声波高频振动,使螺母与塑胶预留孔壁摩擦生热软化塑胶孔壁,并压入塑胶孔内。通过超声波压入的方式较传统的电热熔植入式更高效。
当然,IU系列螺母也可以通过电热熔的方式嵌入塑胶件,这与其它形式的热熔螺母并无二异。
IU系列螺母跟据长度不铜,其结构型式分为两种导槽的样式,如下平面图所示;图右端结结构样式可容少许溢胶并使螺母与塑胶端面保持完美平整 。
IU螺母从材质上分为:
IUB:铜(Brass)材质的螺母
IUA:铝(Aluminium)材质的螺母
IU系列螺母标准(PDF下载)
图纸:
![IUB超声波热熔螺母](http://www.f0512.com/wp-content/uploads/20220411-1.jpg)

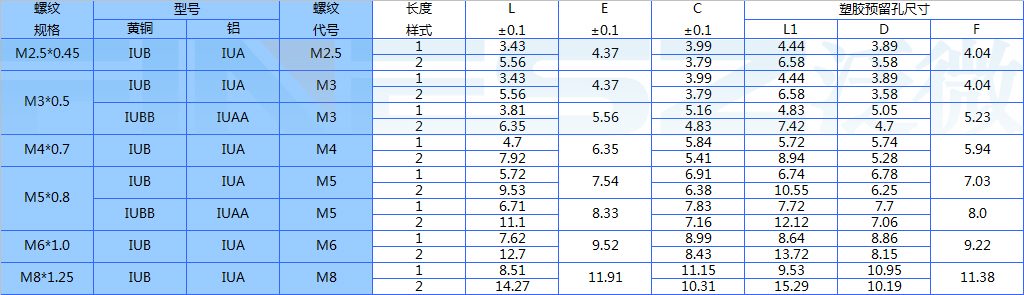

公制规格表(单位mm):
![IUB铜螺母](http://www.f0512.com/wp-content/uploads/20220413-5.jpg)

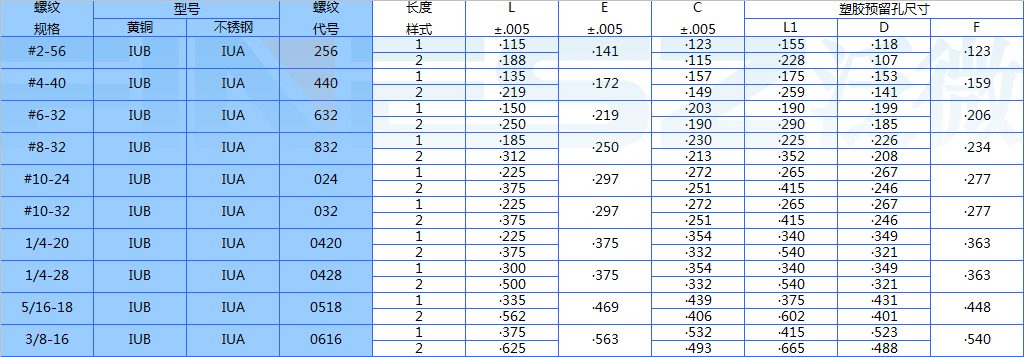

美制规格表(单位 inch):
![超声波热熔螺母](http://www.f0512.com/wp-content/uploads/20220413-6.jpg)
塑胶预留孔的样式:
![IUB螺母的开孔](http://www.f0512.com/wp-content/uploads/20220413-7.jpg)
安装方式
下为一款IUB铜螺母的热熔安装动画视频,可点击播放:
性能参考
IU系列超声热熔螺母螺母安装于塑胶后拉出力扭出力性能(公制):
![IU超声波铜螺母性能标准](http://www.f0512.com/wp-content/uploads/20220416-1.jpg)
IU超声热熔螺母工程安装于塑胶后工程性能(美制):
![超声波螺母性能](http://www.f0512.com/wp-content/uploads/20220416-2.jpg)
大图展示
![IUB螺母](http://www.f0512.com/wp-content/uploads/20220413-2.jpg)
