SO无螺纹通孔螺柱
SO分为有螺纹螺柱（下称”标准型螺柱”或”螺柱”）和无螺纹螺柱，区别是否有无螺纹的方式来自它们的表述方式之不同：
有螺纹螺柱的表述方式示例：SO-M3-6 (M3指的是螺纹M3*0.5)
无螺纹螺柱的表术方式求例：SO-63.1-6(63.1指的是孔径3.1，即只有孔没有螺纹）
SO无螺纹螺柱的应用场景：当PCB板或薄板需要间隔、支撑的螺柱，并不需要内螺纹，而是将螺丝直接穿过螺柱拧入另一端的内螺纹，则可使用SO无螺纹螺柱。应用示例。
常采用的材质，与标准型螺柱一样，SO无螺纹螺柱常采用以下三种材质：
SO:碳钢，一般为1215或1008
SOS:不锈钢，一般为SUS304或SUS303
SOA：铝，一般为7075-T6
SO无螺纹螺柱标准（PDF下载）
图纸：

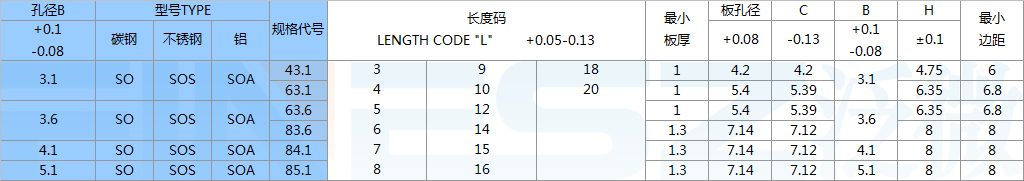

公制规格尺寸表（单位MM)：
美制规格表（单位英寸）：
安装方法
性能参考
公制无螺纹通孔螺柱SO安装与测试性能参考：| 规格代号 | 螺柱型号 (材质) |
测试安装板材质 | |||
| 1.5 mm 5052-H34 | 1.5 mm 冷轧钢 | ||||
| 安装力 | 推出力 | 安装力 | 推出力 | ||
| KN | N | (kN) | (N) | ||
| 43.1 | SO | 4.9 | 710 | 9.8 | 1000 |
| SOS | 4.9 | 710 | 9.8 | 1000 | |
| SOA | 4.9 | 710 | NA | NA | |
| 63.1 63.6 |
SO | 7.6 | 1330 | 14.7 | 1860 |
| SOS | 7.6 | 1330 | 14.7 | 1860 | |
| SOA | 7.6 | 1330 | NA | NA | |
| 83.6 84.1 85.1 |
SO | 10.7 | 1780 | 17.8 | 2490 |
| SOS | 10.7 | 1780 | 17.8 | 2490 | |
| SOA | 10.7 | 1780 | NA | NA | |
| 规格代号 | 螺柱型号 (材质) |
测试安装板材质 | |||
| .060" 5052-H34 铝材 | .060" 冷轧钢 | ||||
| 安装力 (lbs.) | 推出力 (lbs.) | 安装力 (lbs.) | 推出力 (lbs.) | ||
| 4116 | SO | 1100 | 160 | 2200 | 225 |
| SOS | 1100 | 160 | 2200 | 225 | |
| SOA | 1100 | 160 | NA | NA | |
| 6116 6443 |
SO | 1700 | 300 | 3300 | 420 |
| SOS | 1700 | 300 | 3300 | 420 | |
| SOA | 1700 | 300 | NA | NA | |
| 8143 8169 8194 |
SO | 2400 | 400 | 4000 | 560 |
| SOS | 2400 | 400 | 4000 | 560 | |
| SOA | 2400 | 400 | NA | NA | |
图片展示
SO 63.6-8对比SO 63.6-6:
