Fast Heat Staking Insert快速热熔螺母，简称FI。
FI是一种高效的 、快速的安装于塑料孔的热熔热烫螺母。采用双斜压花结合倒棱样式定位柱的三段式结构。能承受较大的拉出力与扭出力且具有极好的定位性和对齐功能。可应用于大部分热塑性塑料。
特点：
1，快速热熔（或超声）安装。
2，有效保证螺母与塑胶的同心度。
跟据螺母所使用材质不同可分为：
FI-B:黄铜(Brass)热熔螺母，也是最优和默认的材质选项
FI-A:铝（Aluminium）热熔螺母，轻量化需求场景，较少用到。
FI-C:碳钢（Carbon steel)热熔螺母，表面按用用户要求电镀。
FI-S:不锈钢（Stainless steel)热熔螺母。
FI热熔标准（PDF文档下载）
FI系列热熔螺母图纸：
规格尺寸表(公制，单位MM)：
| 型号 | 螺纹 | 长度A ±0.05 |
E ±0.05 |
C -0.07 |
塑胶预留孔 | ||||||
| F1 ±0.05 |
F2 +0.1 |
F3 ±0.05 |
L Min |
L1 ±0.05 |
L2 ±0.05 |
最少 肉厚 |
|||||
| FI FI-B FI-A FI-C FI-S |
M3 | 5 | 4.6 | 3.9 | 4.48 | 3.90 | 3.30 | 6.00 | 1.60 | 1.80 | 1.3 |
| 5.7 | 4.6 | 3.9 | 4.48 | 3.90 | 3.30 | 6.70 | 1.82 | 2.04 | |||
| 6 | 4.6 | 3.9 | 4.48 | 3.90 | 3.30 | 7.00 | 1.92 | 2.14 | |||
| 6.35 | 4.6 | 3.9 | 4.48 | 3.90 | 3.30 | 7.35 | 2.03 | 2.26 | |||
| 7 | 4.6 | 3.9 | 4.48 | 3.90 | 3.30 | 8.00 | 2.24 | 2.49 | |||
| 8 | 4.6 | 3.9 | 4.48 | 3.90 | 3.30 | 9.00 | 2.56 | 2.83 | |||
| M4 | 5.8 | 6.3 | 5.5 | 6.18 | 5.50 | 4.80 | 6.80 | 1.86 | 2.08 | 1.7 | |
| 6 | 6.3 | 5.5 | 6.18 | 5.50 | 4.80 | 7.00 | 1.92 | 2.15 | |||
| 6.35 | 6.3 | 5.5 | 6.18 | 5.50 | 4.80 | 7.35 | 2.03 | 2.27 | |||
| 7 | 6.3 | 5.5 | 6.18 | 5.50 | 4.80 | 8.00 | 2.24 | 2.49 | |||
| 8 | 6.3 | 5.5 | 6.18 | 5.50 | 4.80 | 9.00 | 2.56 | 2.84 | |||
| 8.1 | 6.3 | 5.5 | 6.18 | 5.50 | 4.80 | 9.10 | 2.59 | 2.87 | |||
| 9 | 6.3 | 5.5 | 6.18 | 5.50 | 4.80 | 10.00 | 2.88 | 3.18 | |||
| 10 | 6.3 | 5.5 | 6.18 | 5.50 | 4.80 | 11.00 | 3.20 | 3.52 | |||
| M5 | 7 | 7.1 | 6.3 | 6.98 | 6.30 | 5.60 | 8.00 | 2.24 | 2.51 | 2.1 | |
| 8 | 7.1 | 6.3 | 6.98 | 6.30 | 5.60 | 9.00 | 2.56 | 2.86 | |||
| 8.5 | 7.1 | 6.3 | 6.98 | 6.30 | 5.60 | 9.50 | 2.72 | 3.03 | |||
| 9 | 7.1 | 6.3 | 6.98 | 6.30 | 5.60 | 10.00 | 2.88 | 3.20 | |||
| 9.5 | 7.1 | 6.3 | 6.98 | 6.30 | 5.60 | 10.50 | 3.04 | 3.36 | |||
| 10 | 7.1 | 6.3 | 6.98 | 6.30 | 5.60 | 11.00 | 3.20 | 3.53 | |||
| 11 | 7.1 | 6.3 | 6.98 | 6.30 | 5.60 | 12.00 | 3.52 | 3.87 | |||
| 12 | 7.1 | 6.3 | 6.98 | 6.30 | 5.60 | 13.00 | 3.84 | 4.21 | |||
| M6 | 8 | 8.7 | 7.9 | 8.58 | 7.90 | 7.20 | 9.00 | 2.56 | 2.88 | 2.9 | |
| 9 | 8.7 | 7.9 | 8.58 | 7.90 | 7.20 | 10.00 | 2.88 | 3.23 | |||
| 9.5 | 8.7 | 7.9 | 8.58 | 7.90 | 7.20 | 10.50 | 3.04 | 3.40 | |||
| 10 | 8.7 | 7.9 | 8.58 | 7.90 | 7.20 | 11.00 | 3.20 | 3.57 | |||
| 11 | 8.7 | 7.9 | 8.58 | 7.90 | 7.20 | 12.00 | 3.52 | 3.92 | |||
| 12 | 8.7 | 7.9 | 8.58 | 7.90 | 7.20 | 13.00 | 3.84 | 4.26 | |||
| 12.7 | 8.7 | 7.9 | 8.58 | 7.90 | 7.20 | 13.70 | 4.06 | 4.50 | |||
| M8 | 11 | 10.2 | 9.5 | 10.08 | 9.50 | 8.80 | 12.00 | 3.52 | 3.94 | 4.1 | |
| 12 | 10.2 | 9.5 | 10.08 | 9.50 | 8.80 | 13.00 | 3.84 | 4.28 | |||
| 12.7 | 10.2 | 9.5 | 10.08 | 9.50 | 8.80 | 13.70 | 4.06 | 4.52 | |||
| 13 | 10.2 | 9.5 | 10.08 | 9.50 | 8.80 | 14.00 | 4.16 | 4.62 | |||
| 14 | 10.2 | 9.5 | 10.08 | 9.50 | 8.80 | 15.00 | 4.48 | 4.96 | |||
| 15 | 10.2 | 9.5 | 10.08 | 9.50 | 8.80 | 16.00 | 4.80 | 5.30 | |||

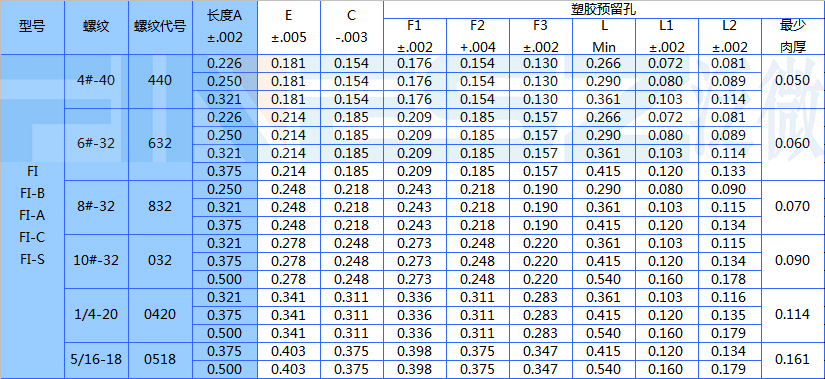

美制FI规格表（单位 inch):
| 型号 | 螺纹 | 螺纹 代号 |
长度A ±.002 |
E ±.005 |
C -0.003 |
F1 ±.002 |
F2 +.004 |
F3 ±.002 |
L Min |
L1 ±.002 |
L2 ±.002 |
最少 肉厚 |
| FI FI-B FI-A FI-C FI-S |
4#-40 | 440 | 0.226 | 0.181 | 0.154 | 0.176 | 0.154 | 0.130 | 0.266 | 0.072 | 0.081 | 0.050 |
| 0.250 | 0.181 | 0.154 | 0.176 | 0.154 | 0.130 | 0.290 | 0.080 | 0.089 | ||||
| 0.321 | 0.181 | 0.154 | 0.176 | 0.154 | 0.130 | 0.361 | 0.103 | 0.114 | ||||
| 6#-32 | 632 | 0.226 | 0.214 | 0.185 | 0.209 | 0.185 | 0.157 | 0.266 | 0.072 | 0.081 | 0.060 | |
| 0.250 | 0.214 | 0.185 | 0.209 | 0.185 | 0.157 | 0.290 | 0.080 | 0.089 | ||||
| 0.321 | 0.214 | 0.185 | 0.209 | 0.185 | 0.157 | 0.361 | 0.103 | 0.114 | ||||
| 0.375 | 0.214 | 0.185 | 0.209 | 0.185 | 0.157 | 0.415 | 0.120 | 0.133 | ||||
| 8#-32 | 832 | 0.250 | 0.248 | 0.218 | 0.243 | 0.218 | 0.190 | 0.290 | 0.080 | 0.090 | 0.070 | |
| 0.321 | 0.248 | 0.218 | 0.243 | 0.218 | 0.190 | 0.361 | 0.103 | 0.115 | ||||
| 0.375 | 0.248 | 0.218 | 0.243 | 0.218 | 0.190 | 0.415 | 0.120 | 0.134 | ||||
| 10#-32 | 032 | 0.321 | 0.278 | 0.248 | 0.273 | 0.248 | 0.220 | 0.361 | 0.103 | 0.115 | 0.090 | |
| 0.375 | 0.278 | 0.248 | 0.273 | 0.248 | 0.220 | 0.415 | 0.120 | 0.134 | ||||
| 0.500 | 0.278 | 0.248 | 0.273 | 0.248 | 0.220 | 0.540 | 0.160 | 0.178 | ||||
| 1/4-20 | 0420 | 0.321 | 0.341 | 0.311 | 0.336 | 0.311 | 0.283 | 0.361 | 0.103 | 0.116 | 0.114 | |
| 0.375 | 0.341 | 0.311 | 0.336 | 0.311 | 0.283 | 0.415 | 0.120 | 0.135 | ||||
| 0.500 | 0.341 | 0.311 | 0.336 | 0.311 | 0.283 | 0.540 | 0.160 | 0.179 | ||||
| 5/16-18 | 0518 | 0.375 | 0.403 | 0.375 | 0.398 | 0.375 | 0.347 | 0.415 | 0.120 | 0.134 | 0.161 | |
| 0.500 | 0.403 | 0.375 | 0.398 | 0.375 | 0.347 | 0.540 | 0.160 | 0.179 |
塑胶预留孔的样式：
预留孔在塑料注塑成型时通过注塑模内的PIN完成，PIN的制作与细节尺寸请参考上表中的参数。
安装方法
安装方式视频。
1，如下图所示，与常见的“土”字平行结构热熔螺母（如SL)的安装方式不同，FI热熔螺母的定位部位包含中间压花段和带倒棱的导向柱部分（双定位），仅顶部的压花段露出于塑胶平面，大大减少了安装行程从而提高安装效率。
2，基于导向柱（C部位）与塑胶预留孔的紧密配合定位方式，以及如上1所述的双定位方式，可有效避免螺母在热压过程发生偏斜，从而保证螺母与塑胶的同心度。
3，螺母导热至额定温度后即可以压入。与常规热熔螺母（如SL）不同，FI螺母的导向柱（C尺寸）单边熔入孔壁达0.3mm，带倒棱的结构可有效避免螺母回弹，施压到位后甚至无需保压。
性能参考
FI系列快速热熔螺母植入塑料后的拉出力参考（单位N)：
| 塑料材质 | M3*6 | M4*8 | M5*9 | M6*12.7 | M8*12.7 |
| ABS | 1300 | 2040 | 2620 | 3590 | 5320 |
| PC | 1740 | 2720 | 3360 | 4760 | 6400 |
| PA | 1650 | 2180 | 2800 | 3880 | 5500 |
| PE/PP | 860 | 1500 | 1780 | 2650 | 3850 |
FI系列热熔螺母植入塑料后和扭出力参考（单位N*M):
| 塑料材质 | M3*6 | M4*8 | M5*9 | M6*12.7 | M8*12.7 |
| ABS | 0.98 | 1.80 | 2.30 | 5.80 | 9.00 |
| PC | 1.35 | 1.80 | 3.30 | 8.00 | 15.00 |
| PA | 0.87 | 1.90 | 3.00 | 4.50 | 9.80 |
| PE/PP | 0.87 | 1.70 | 2.00 | 4.10 | 7.40 |
大图展示
FI-B，黄铜,M5*8.5:
