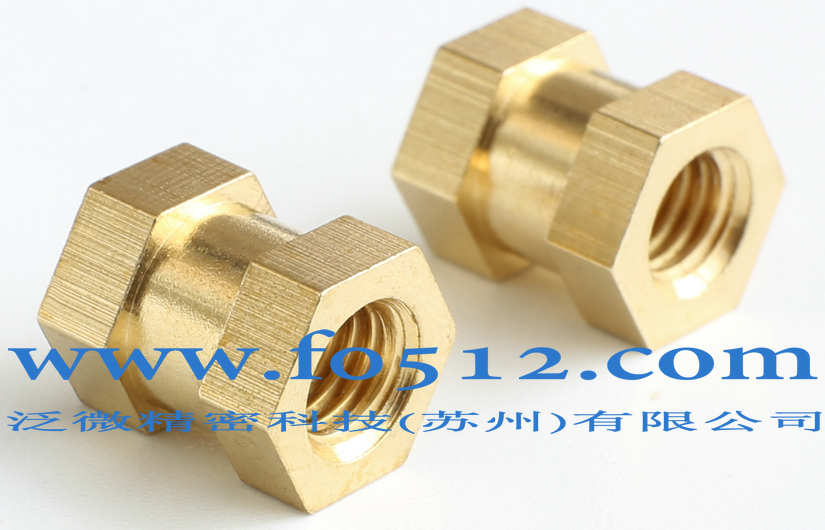

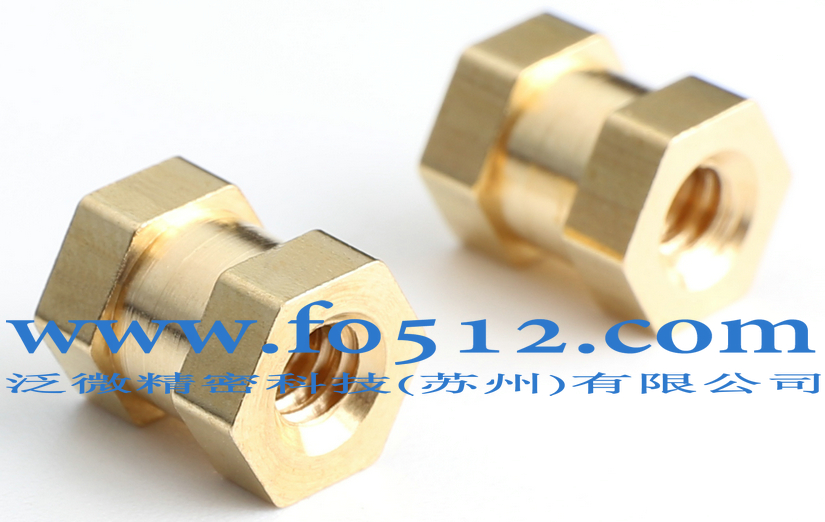

HI型注塑用六角嵌件螺母

　　Hex Inserts for Plastic 六角嵌件塑胶用，简称HI

　　HI型六角嵌件是一款最常用的塑胶用嵌件，适用于模具注塑加工成型。跟据螺纹孔样式不同分为：
　　HI通孔型六角嵌件
　　HI-B盲孔型六角嵌件

跟据材质不同又分为：HIB（铜），HIS(不锈钢），HIC(碳钢）和它们的盲孔样样 HIB-B,HIS-B,HIC-B。

　　HI系列六角嵌件通模具植入的方式注塑到塑胶件，具有可靠的拉拔力的扭力。产品结构简约合理，在注塑行业具有很高的实用性。

HI规格参数标准

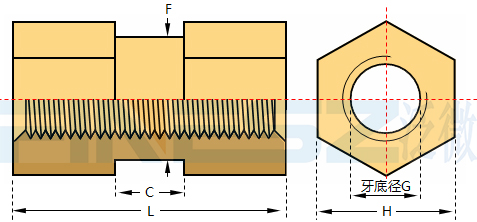

通孔HI型六角嵌件图纸：

六角嵌件标准

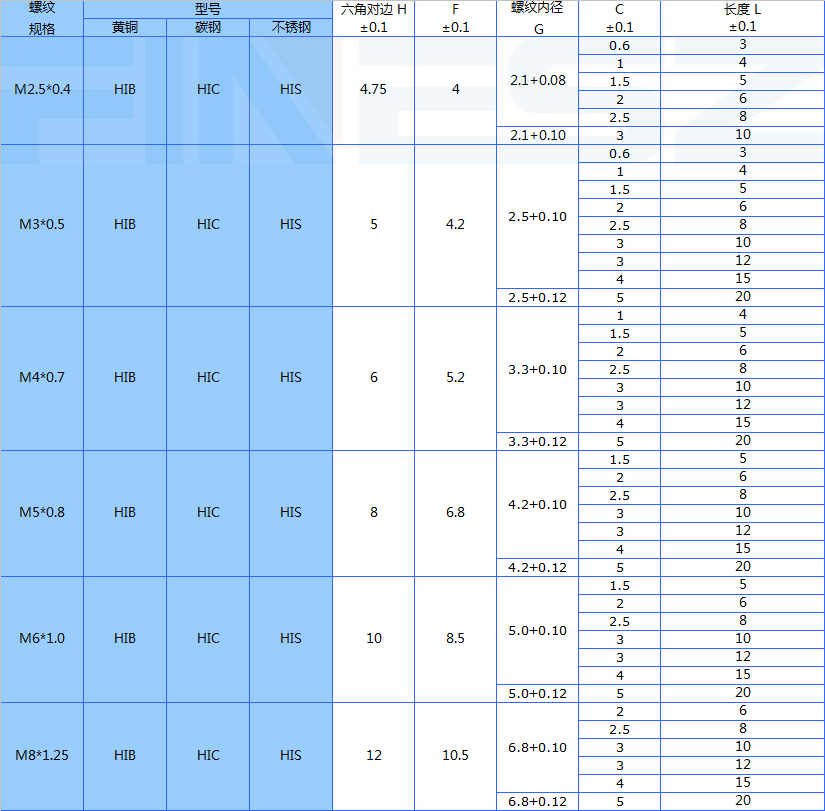

HI通孔六角嵌件规格明细（公制MM):

螺纹规格	型号			六角对边 H	F	螺纹内径 G	C	长度 L
	黄铜	碳钢	不锈钢	±0.1	±0.1		±0.1	±0.1
M2.5*0.4	HIB	HIC	HIS	4.75	4	2.1+0.08	0.6	3
							1	4
							1.5	5
							2	6
							2.5	8
						2.1+0.10	3	10
M3*0.5	HIB	HIC	HIS	5	4.2	2.5+0.10	0.6	3
							1	4
							1.5	5
							2	6
							2.5	8
							3	10
							3	12
							4	15
						2.5+0.12	5	20
M4*0.7	HIB	HIC	HIS	6	5.2	3.3+0.10	1	4
							1.5	5
							2	6
							2.5	8
							3	10
							3	12
							4	15
						3.3+0.12	5	20
M5*0.8	HIB	HIC	HIS	8	6.8	4.2+0.10	1.5	5
							2	6
							2.5	8
							3	10
							3	12
							4	15
						4.2+0.12	5	20
M6*1.0	HIB	HIC	HIS	10	8.5	5.0+0.10	1.5	5
							2	6
							2.5	8
							3	10
							3	12
							4	15
						5.0+0.12	5	20
M8*1.25	HIB	HIC	HIS	12	10.5	6.8+0.10	2	6
							2.5	8
							3	10
							3	12
							4	15
						6.8+0.12	5	20

HI通孔型六角嵌件规格表下载PDF

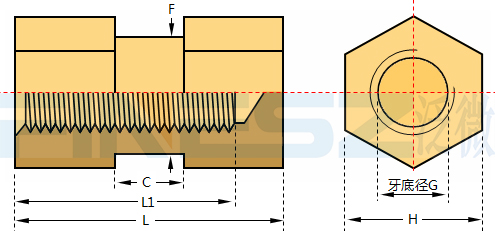

HI-B盲孔六角嵌件图纸：

六角盲孔嵌件规格

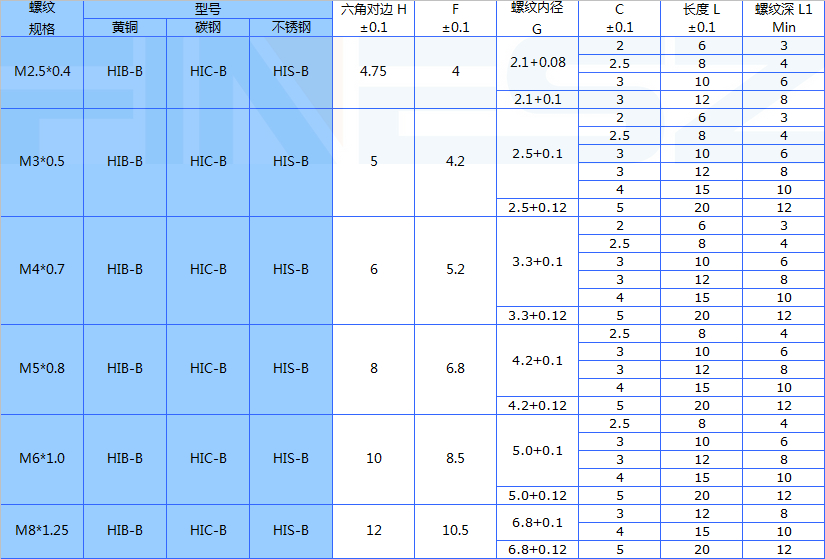

HI-B盲孔六角嵌件规格（单位MM):

螺纹规格	型号			六角对边 H	F	螺纹内径 G	C	长度 L	螺纹深 L1
螺纹规格	黄铜	碳钢	不锈钢	±0.1	±0.1	螺纹内径 G	±0.1	±0.1	Min
M2.5*0.4	HIB-B	HIC-B	HIS-B	4.75	4	2.1+0.08	2	6	3
							2.5	8	4
							3	10	6
						2.1+0.1	3	12	8
M3*0.5	HIB-B	HIC-B	HIS-B	5	4.2	2.5+0.1	2	6	3
							2.5	8	4
							3	10	6
							3	12	8
							4	15	10
						2.5+0.12	5	20	12
M4*0.7	HIB-B	HIC-B	HIS-B	6	5.2	3.3+0.1	2	6	3
							2.5	8	4
							3	10	6
							3	12	8
							4	15	10
						3.3+0.12	5	20	12
M5*0.8	HIB-B	HIC-B	HIS-B	8	6.8	4.2+0.1	2.5	8	4
							3	10	6
							3	12	8
							4	15	10
						4.2+0.12	5	20	12
M6*1.0	HIB-B	HIC-B	HIS-B	10	8.5	5.0+0.1	2.5	8	4
							3	10	6
							3	12	8
							4	15	10
						5.0+0.12	5	20	12
M8*1.25	HIB-B	HIC-B	HIS-B	12	10.5	6.8+0.1	3	12	8
						6.8+0.1	4	15	10
						6.8+0.12	5	20	12

HI-B盲孔六角嵌件规格PDF下载

HI六角嵌件螺母的安装方法（注塑方法）
